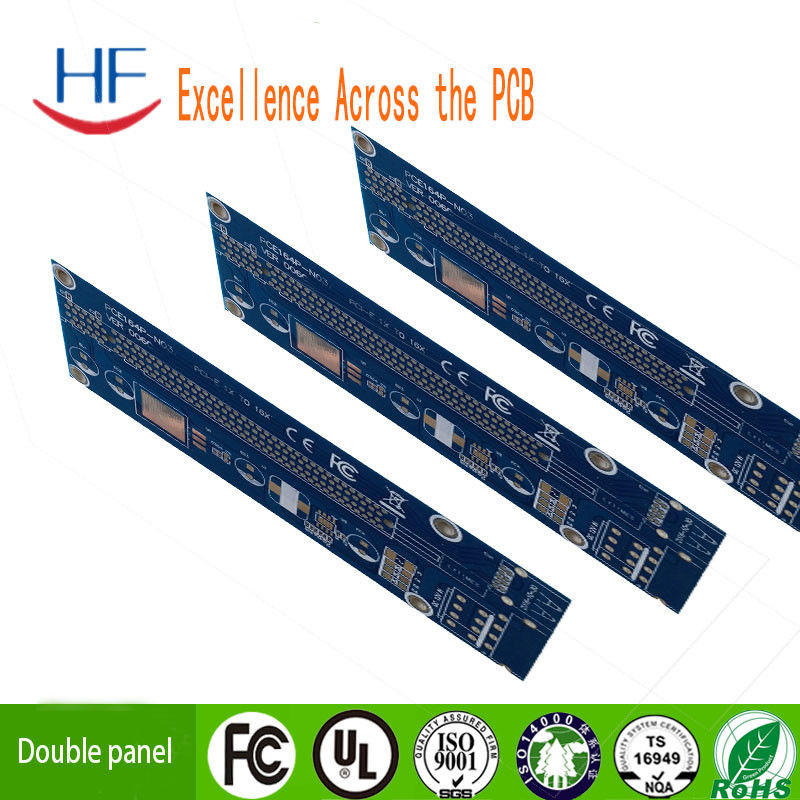

Huafu cepat multilayer sirkuit Co, LTD adalah profesional dan dapat diandalkan satu-stop solusi PCB penyedia untuk pelanggan yang mengkhususkan diri dalam pembuatan prototipe turn cepat dan volume kecil.Dengan produk berkualitas tinggi dan pengiriman tepat waktu kami memenangkan penghargaan luas pasarKami akan terus fokus pada kepuasan pelanggan, bersama dengan "kualitas tinggi" dan "pengiriman cepat", kami akan menjadi penyedia layanan PCB yang layak dipercaya pelanggan.
Kemampuan
| |
Prototipe presisi tinggi |
Produksi PCB dalam jumlah besar |
| Max Lapisan |
1-30 lapisan |
1-14 lapisan |
| MIN Lebar garis ((mil) |
3mil |
4mil |
| Ruang garis MIN (mil) |
3mil |
4mil |
| Min via (pengeboran mekanis) |
Ketebalan papan ≤ 1,2 mm |
0.15mm |
0.2mm |
| Ketebalan papan ≤2,5mm |
0.2mm |
0.3mm |
| Ketebalan papan > 2,5 mm |
Rasio aspek ≤13:1 |
Rasio aspek ≤13:1 |
| Aspek Rasi |
Rasio aspek ≤13:1 |
Rasio aspek ≤13:1 |
| Ketebalan papan |
Maksimal |
8 mm |
7 mm |
| MIN |
2 lapisan:0.2mm; 4 lapisan:0.35mm; 6 lapisan:0.55mm;8 lapisan:0.7mm; 10 lapisan:0.9mm |
2 lapisan:0.2mm; 4 lapisan:0.4mm;6 lapisan:0.6mm;8lapisan:0.8mm |
| Ukuran papan MAX |
610*1200mm |
610*1200mm |
| Ketebalan tembaga maksimum |
0.5-6oz |
0.5-6oz |
|
Pemanasan Emas/
Ketebalan Lapisan Emas
|
Perhiasan emas: Au,1 ¢8u ¢
Jari emas: Au,1 ¢ 150u ¢
Dilapisi emas: Au,1 ¢ 150 u ¢
Berlapis nikel: 50 ‰ 500 ‰
|
|
| Lubang tembaga tebal |
25um 1mil |
25um 1mil |
| Toleransi |
Ketebalan papan |
Ketebalan papan ≤1,0 mm: +/-0,1 mm
1.0mm
Ketebalan papan > 2,0 mm: +/-8%
|
Ketebalan papan ≤1,0 mm: +/-0,1 mm
1.0mm
Ketebalan papan > 2,0 mm: +/-8%
|
| Gambaran Toleransi |
≤ 100mm: +/- 0,1mm
100< ≤ 300mm: +/- 0,15mm
> 300mm: +/- 0,2mm
|
≤ 100mm: +/- 0,13mm
100< ≤ 300mm: +/- 0,15mm
> 300mm: +/- 0,2mm
|
| Impedansi |
± 10% |
± 10% |
| MIN Jembatan topeng solder |
0.08mm |
0.10mm |
| Kemampuan menyambungkan Vias |
0.25mm-0.60mm |
0.70mm--1.00mm |
Aplikasi
Komunikasi
Peralatan telekomunikasi tradisional, FTTP, VOIP, layanan multimedia, jaringan data dan produk infrastruktur TI, produk infrastruktur nirkabel, penguat daya, splitter dan combiner,Transistor bertenaga tinggi, dll.
Peripheral Komputer
Printer kelas atas, modem kabel, router nirkabel, telepon IP, produk konsumen dan kantor, sistem perbankan dll.
Konsumen
Komputer, televisi, kamera, perekam video digital (DVR), produk genggam, LED, dll
Otomotif
Sistem keselamatan penumpang, sistem kontrol mesin, kantong udara, produk kontrol traksi, dll.
Perhitungan dan Penyimpanan High-End
Komputer dan server kinerja tinggi, sistem mainframe dan peralatan penyimpanan, memori, dll.
Industri
Sumber daya, panel kontrol utama, monitor, produk CCTV, peralatan kontrol otomotif, robot industri, produk kontrol akses dll
Medis
Pencitraan resonansi magnetik (MRI), tomografi komputer (CT), unit defibrilasi respon darurat, pemantauan pasien, perangkat implan, sistem operasi robot,peralatan biometrik dan diagnostik, dll.
Militer
Satelit, radar, pesawat terbang, unit kontrol, peralatan komunikasi. dll.
Uji & Pengukuran
Power meter, tester listrik, tester termal, tester cahaya, tester jaringan, gas dan minyak tester, produk inframerah, peralatan uji semikonduktor, DUT dan kartu probe, sistem inspeksi wafer,dll.
Keuntungan
1. pabrik PCB langsung
2. Sistem kontrol kualitas yang komprehensif
3. Harga yang kompetitif
4Waktu pengiriman cepat dari 48 jam.
5. Sertifikat (ISO/UL E354810/RoHS)
6. 9 tahun pengalaman dalam layanan ekspor
7Tidak ada MOQ / MOV.
8. Kualitas tinggi. ketat melalui AOI ((Automated Optical Inspection), QA / QC, terbang, pengujian, dll
