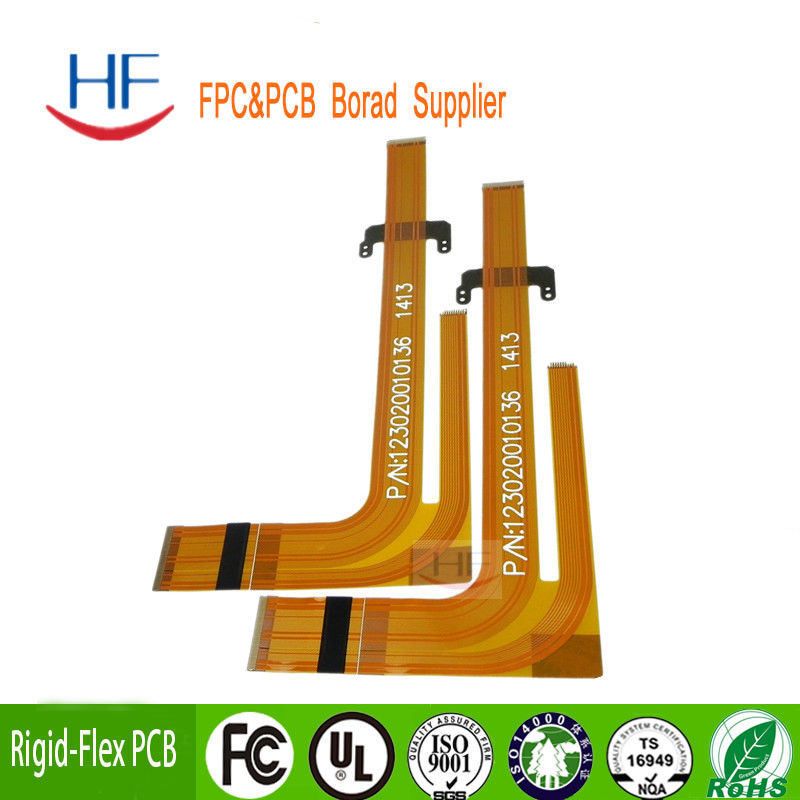

FR4 Rogers FPC Circuit Board Bluetooth Earphone PCB Board 0,8mm
  • FR4 Rogers FPC Circuit Board Bluetooth Earphone PCB Board 0,8mm
FR4 Rogers FPC Circuit Board Bluetooth Earphone PCB Board 0,8mm

FR4 Rogers FPC Circuit Board Bluetooth Earphone PCB Board 0,8mm

Tempat asal Cina
Nama merek HF
Sertifikasi ISO CE
Nomor model FPC
Rincian produk
Bahan dasar::
FR4 PI
Jumlah Lapis:
2-12 Lapisan
Ketebalan papan::
0,4-3,2mm
Ketebalan tembaga::
1-4oz
warna solder:
Kuning
Warna Silkscreen:
Putih
Finishing Permukaan::
HASL (Bebas Timah) / Emas Perendaman /osp
Layanan:
Layanan OEM Disediakan, Sumber PCB/Komponen/Solder/Pemrograman/Pengujian.., Layanan Turnkey Satu Ata
Bahan:
FR4, Rogers, Aluminium, High TG, CEM1, CEM3, Bebas Halogen
Layer Coun:
1-40
Ketebalan papan:
0,4-4,0mm
Ketebalan Tembaga:
1-6oz
Warna topeng solder:
hijau, kuning, putih, biru, hitam, merah
Finishing Permukaan:
HASL (tidak mengandung timbal) / Emas Immersi (ENIG) / OSP (tidak mengandung tembaga) / Perak Immers
tes:
100% AOI, sinar-X, uji probe terbang.
Menyoroti:

Rogers fpc papan sirkuit

,

Papan sirkuit PCB fpc

,

FPC papan PCB earphone bluetooth

Syarat Pembayaran & Pengiriman
Kuantitas min Order
5pcs
Harga
dapat dinegosiasikan
Kemasan rincian
Pengepakan vakum, karton berkualitas tinggi
Waktu pengiriman
5~8 Hari
Syarat-syarat pembayaran
L/C, T/T, PayPal
Menyediakan kemampuan
Sepuluh ribu meter persegi per bulan
Deskripsi Produk

papan sirkuit cetak FPC Multi-Layer Board Connector PCB Circuit Board

Menerapkan

Ponsel

Berat ringan dan ketebalan tipis dari papan sirkuit fleksibel ditekankan. Dapat secara efektif menghemat volume produk, mudah menghubungkan baterai, mikrofon, dan tombol menjadi satu.



Komputer dan layar LCD

Menggunakan papan sirkuit fleksibel untuk konfigurasi sirkuit terpadu, serta ketebalan tipis.



CD Walkman

Karakteristik perakitan tiga dimensi dan ketebalan tipis papan sirkuit fleksibel ditekankan.



Disk drive

Baik hard disk maupun soft disk bergantung pada kehalusan FPC yang tinggi dan ketebalan ultra tipis 0,1 mm untuk menyelesaikan pembacaan data yang cepat.



Penggunaan terakhir

HDD (hard disk drive) mount sirkuit (termasuk printer) dan x-packaging board dan komponen lainnya



Kemampuan

　 Prototipe presisi tinggi Produksi PCB dalam jumlah besar
Max Lapisan 1-28 lapisan 1-14 lapisan
MIN Lebar garis ((mil) 3mil 4mil
Ruang garis MIN (mil) 3mil 4mil
Min via (pengeboran mekanis) Ketebalan papan ≤ 1,2 mm 0.15mm 0.2mm
Ketebalan papan ≤2,5mm 0.2mm 0.3mm
Ketebalan papan > 2,5 mm Rasio aspek ≤13:1 Rasio aspek ≤13:1
Aspek Rasi Rasio aspek ≤13:1 Rasio aspek ≤13:1
Ketebalan papan Maksimal 8 mm 7 mm
MIN 2 lapisan:0.2mm; 4 lapisan:0.35mm; 6 lapisan:0.55mm;8 lapisan:0.7mm; 10 lapisan:0.9mm 2 lapisan:0.2mm; 4 lapisan:0.4mm;6 lapisan:0.6mm;8lapisan:0.8mm
Ukuran papan MAX 610*1200mm 610*1200mm
Ketebalan tembaga maksimum 0.5-6oz 0.5-6oz
Pemanasan Emas/
Ketebalan Lapisan Emas		 Perhiasan emas: Au,1 ¢8u
Jari emas: Au,1 ¢ 150u ¢
Dilapisi emas: Au,1 ¢ 150 u ¢
Berlapis nikel: 50 ‰ 500 ‰		 　
Lubang tembaga tebal 25um 1mil 25um 1mil
Toleransi Ketebalan papan Ketebalan papan ≤1,0 mm: +/-0,1 mm
1.0mmKetebalan papan > 2,0 mm: +/-8%		 Ketebalan papan ≤1,0 mm: +/-0,1 mm
1.0mmKetebalan papan > 2,0 mm: +/-8%
Gambaran Toleransi ≤ 100mm: +/- 0,1mm
100< ≤ 300mm: +/- 0,15mm
> 300mm: +/- 0,2mm		 ≤ 100mm: +/- 0,13mm
100< ≤ 300mm: +/- 0,15mm
> 300mm: +/- 0,2mm
Impedansi ± 10% ± 10%
MIN Jembatan topeng solder 0.08mm 0.10mm
Kemampuan menyambungkan Vias 0.25mm-0.60mm 0.70mm--1.00mm


 FR4 Rogers FPC Circuit Board Bluetooth Earphone PCB Board 0,8mm 0

FR4 Rogers FPC Circuit Board Bluetooth Earphone PCB Board 0,8mm 1
