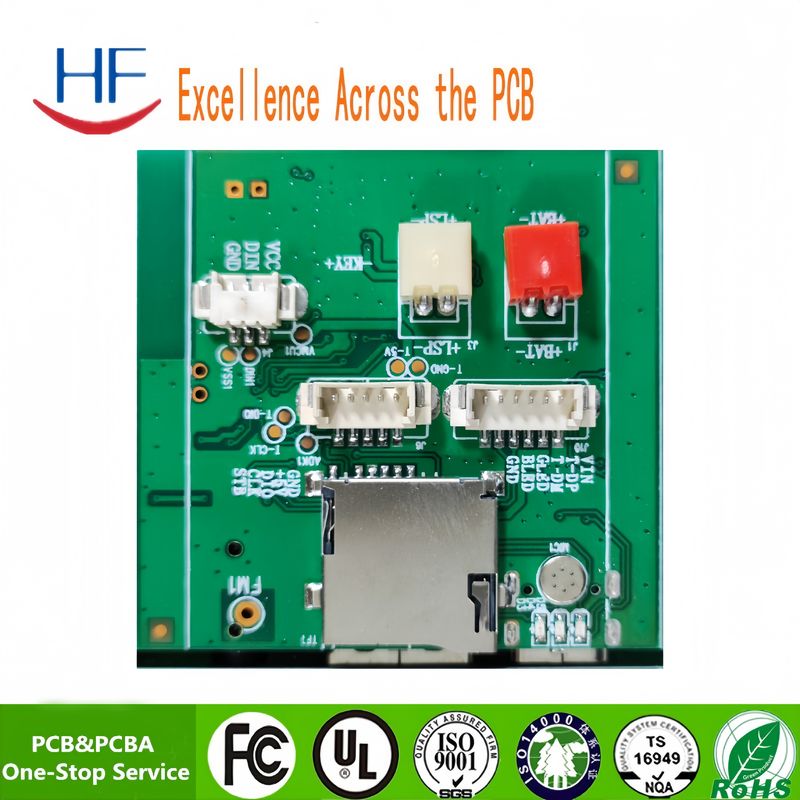

Desain Tata Layout PCB dan Komponen Sumber Sesuai Desain PCB PCB PCB PCB
  • Desain Tata Layout PCB dan Komponen Sumber Sesuai Desain PCB PCB PCB PCB
  • Desain Tata Layout PCB dan Komponen Sumber Sesuai Desain PCB PCB PCB PCB

Desain Tata Layout PCB dan Komponen Sumber Sesuai Desain PCB PCB PCB PCB

Place of Origin China
Nama merek HF
Sertifikasi CE/ROHS
Model Number PCBA
Rincian produk
Material:
FR4
layer count:
2
board thickness:
1.0
copper thickness:
1oz
solder mask color:
green
surface finishing:
HASL (lead free)
service:
OEM turn-key service
test:
100% test
Layer Coun:
1-40
Warna Silkscreen:
Putih hitam
Menyoroti:

pcb prototype

,

fr4 printed circuit board

Syarat Pembayaran & Pengiriman
Minimum Order Quantity
1 pcs
Harga
dapat dinegosiasikan
Packaging Details
vacuum and anti-static packing
Delivery Time
1-3days
Payment Terms
L/C, T/T, paypal
Supply Ability
1000PCS/Month
Deskripsi Produk

Huafu cepat multilayer sirkuit Co, LTD adalah profesional dan dapat diandalkan satu-stop solusi PCB penyedia untuk pelanggan yang mengkhususkan diri dalam manufaktur cepat putar prototipe dan volume kecil.Dengan produk berkualitas tinggi dan pengiriman tepat waktu kami memenangkan penghargaan luas pasarKami akan terus fokus pada kepuasan pelanggan, bersama dengan "kualitas tinggi" dan "pengiriman cepat", kami akan menjadi penyedia layanan PCB yang layak dipercaya pelanggan.



Kemampuan

  Prototipe presisi tinggi Produksi PCB dalam jumlah besar
Max Lapisan 1-30 lapisan 1-14 lapisan
MIN Lebar garis ((mil) 3mil 4mil
Ruang garis MIN (mil) 3mil 4mil
Min via (pengeboran mekanis) Ketebalan papan ≤ 1,2 mm 0.15mm 0.2mm
Ketebalan papan ≤2,5mm 0.2mm 0.3mm
Ketebalan papan > 2,5 mm Rasio aspek ≤13:1 Rasio aspek ≤13:1
Aspek Rasi Rasio aspek ≤13:1 Rasio aspek ≤13:1
Ketebalan papan Maksimal 8 mm 7 mm
MIN 2 lapisan:0.2mm; 4 lapisan:0.35mm; 6 lapisan:0.55mm;8 lapisan:0.7mm; 10 lapisan:0.9mm 2 lapisan:0.2mm; 4 lapisan:0.4mm;6 lapisan:0.6mm;8lapisan:0.8mm
Ukuran papan MAX 610*1200mm 610*1200mm
Ketebalan tembaga maksimum 0.5-6oz 0.5-6oz
Pemanasan Emas/
Ketebalan Lapisan Emas
Perhiasan emas: Au,1 ¢8u ¢
Jari emas: Au,1 ¢ 150u ¢
Dilapisi emas: Au,1 ¢ 150 u ¢
Berlapis nikel: 50 ‰ 500 ‰

Lubang tembaga tebal 25um 1mil 25um 1mil
Toleransi Ketebalan papan Ketebalan papan ≤1,0 mm: +/-0,1 mm
1.0mmKetebalan papan > 2,0 mm: +/-8%
Ketebalan papan ≤1,0 mm: +/-0,1 mm
1.0mmKetebalan papan > 2,0 mm: +/-8%
Gambaran Toleransi ≤ 100mm: +/- 0,1mm
100< ≤ 300mm: +/- 0,15mm
> 300mm: +/- 0,2mm
≤ 100mm: +/- 0,13mm
100< ≤ 300mm: +/- 0,15mm
> 300mm: +/- 0,2mm
Impedansi ± 10% ± 10%
MIN Jembatan topeng solder 0.08mm 0.10mm
Kemampuan menyambungkan Vias 0.25mm-0.60mm 0.70mm--1.00mm



Desain Tata Layout PCB dan Komponen Sumber Sesuai Desain PCB PCB PCB PCB 0



Aplikasi


Komunikasi
Peralatan telekomunikasi tradisional, FTTP, VOIP, layanan multimedia, jaringan data dan produk infrastruktur TI, produk infrastruktur nirkabel, penguat daya, splitter dan combiner,Transistor bertenaga tinggi, dll.

Peripheral Komputer
Printer kelas atas, modem kabel, router nirkabel, telepon IP, produk konsumen dan kantor, sistem perbankan dll.

Konsumen
Komputer, televisi, kamera, perekam video digital (DVR), produk genggam, LED, dll

Otomotif
Sistem keselamatan penumpang, sistem kontrol mesin, kantong udara, produk kontrol traksi, dll.

Perhitungan dan Penyimpanan High-End
Komputer dan server kinerja tinggi, sistem mainframe dan peralatan penyimpanan, memori, dll.

Industri
Sumber daya, panel kontrol utama, monitor, produk CCTV, peralatan kontrol otomotif, robot industri, produk kontrol akses dll

Medis
Pencitraan resonansi magnetik (MRI), tomografi komputer (CT), unit defibrilasi respon darurat, pemantauan pasien, perangkat implan, sistem operasi robot,peralatan biometrik dan diagnostik, dll.

Militer
Satelit, radar, pesawat terbang, unit kontrol, peralatan komunikasi. dll.

Uji & Pengukuran
Power meter, tester listrik, tester termal, tester cahaya, tester jaringan, gas dan minyak tester, produk inframerah, peralatan uji semikonduktor, DUT dan kartu probe, sistem inspeksi wafer,dll.



Desain Tata Layout PCB dan Komponen Sumber Sesuai Desain PCB PCB PCB PCB 1Desain Tata Layout PCB dan Komponen Sumber Sesuai Desain PCB PCB PCB PCB 2



Keuntungan


1. pabrik PCB langsung
2. Sistem kontrol kualitas yang komprehensif
3. Harga yang kompetitif
4Waktu pengiriman cepat dari 48 jam.
5. Sertifikat (ISO/UL E354810/RoHS)
6. 9 tahun pengalaman dalam layanan ekspor
7Tidak ada MOQ / MOV.
8. Kualitas tinggi. ketat melalui AOI ((Automated Optical Inspection), QA / QC, terbang, pengujian, dll



Desain Tata Layout PCB dan Komponen Sumber Sesuai Desain PCB PCB PCB PCB 3

Desain Tata Layout PCB dan Komponen Sumber Sesuai Desain PCB PCB PCB PCB 4
