Cross Blind Buried Hole 8-12 Lapisan HASL FR4 HDI PCB Board 3mil
  • Cross Blind Buried Hole 8-12 Lapisan HASL FR4 HDI PCB Board 3mil
  • Cross Blind Buried Hole 8-12 Lapisan HASL FR4 HDI PCB Board 3mil
Cross Blind Buried Hole 8-12 Lapisan HASL FR4 HDI PCB Board 3mil

Cross Blind Buried Hole 8-12 Lapisan HASL FR4 HDI PCB Board 3mil

Tempat asal Cina
Nama merek HF
Sertifikasi ISO CE
Nomor model PCB
Rincian produk
Bahan dasar::
FR4 ,Rogers , Aluminium ,TG Tinggi
Jumlah Lapis:
2-4-6-8-10-12-16-20-22-28 Lapisan
Ketebalan papan::
0,6～1.0～1.2～1.6～2.0～2.5～3.0～3.2mm
Ketebalan tembaga::
1-4oz
warna solder:
hijau, Merah, Hitam, Kuning, Putih, Biru
Warna Silkscreen:
Putih, Hitam, Kuning
Finishing Permukaan::
HASL (Bebas Timah) / Emas Perendaman / osp / Timah Perendaman / Perak Perendaman
Min. Ukuran Lubang:
3 juta
Layanan:
Layanan OEM Disediakan, Sumber PCB/Komponen/Solder/Pemrograman/Pengujian.., Layanan Turnkey Satu Ata
Aplikasi:
Perangkat Elektronik, papan sirkuit cetak pcb ru 94v0, Elektronik Konsumen, fpc kaku, pengisi daya u
Bahan:
FR4, Rogers, Aluminium, High TG, CEM1, CEM3, Bebas Halogen
Layer Coun:
1-40
Ketebalan papan:
0,4-4,0mm
Ketebalan Tembaga:
1-6oz
Warna topeng solder:
hijau, kuning, putih, biru, hitam, merah
Finishing Permukaan:
HASL (tidak mengandung timbal) / Emas Immersi (ENIG) / OSP (tidak mengandung tembaga) / Perak Immers
tes:
100% AOI, sinar-X, uji probe terbang.
Menyoroti:

FR4 HDI PCB Board

,

HASL HDI PCB Board

,

3mil Elektronik Pcb Board

Syarat Pembayaran & Pengiriman
Kuantitas min Order
5pcs
Harga
dapat dinegosiasikan
Kemasan rincian
Pengepakan vakum, karton berkualitas tinggi
Waktu pengiriman
5~8 Hari
Syarat-syarat pembayaran
L/C, T/T, PayPal
Menyediakan kemampuan
Sepuluh ribu meter persegi per bulan
Deskripsi Produk

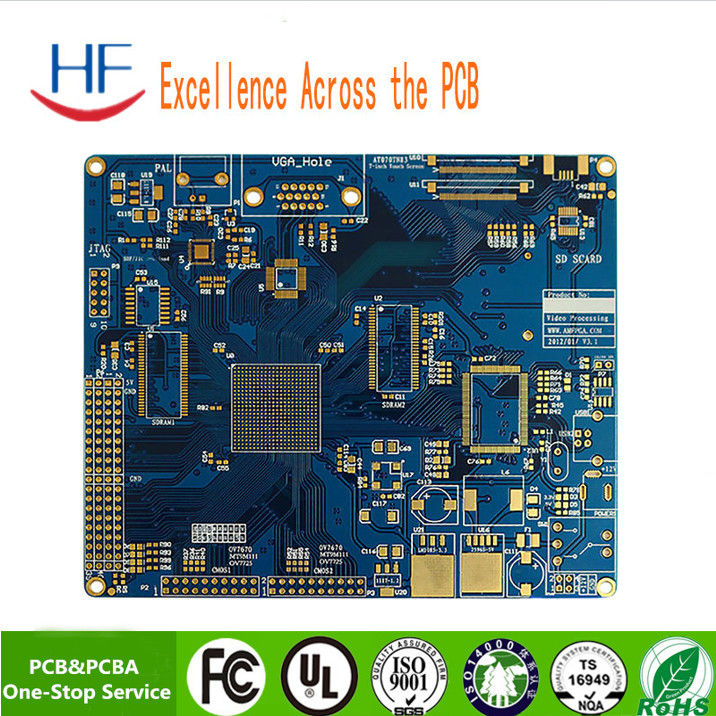

PCB lubang terkubur buta silang 8-12 lapisan PCB HDI orde tinggi

Kemampuan



　 Prototipe presisi tinggi Produksi PCB dalam jumlah besar
Max Lapisan 1-28 lapisan 1-14 lapisan
MIN Lebar garis ((mil) 3mil 4mil
Ruang garis MIN (mil) 3mil 4mil
Min via (pengeboran mekanis) Ketebalan papan ≤ 1,2 mm 0.15mm 0.2mm
Ketebalan papan ≤2,5mm 0.2mm 0.3mm
Ketebalan papan > 2,5 mm Rasio aspek ≤13:1 Rasio aspek ≤13:1
Aspek Rasi Rasio aspek ≤13:1 Rasio aspek ≤13:1
Ketebalan papan Maksimal 8 mm 7 mm
MIN 2 lapisan:0.2mm; 4 lapisan:0.35mm; 6 lapisan:0.55mm;8 lapisan:0.7mm; 10 lapisan:0.9mm 2 lapisan:0.2mm; 4 lapisan:0.4mm;6 lapisan:0.6mm;8lapisan:0.8mm
Ukuran papan MAX 610*1200mm 610*1200mm
Ketebalan tembaga maksimum 0.5-6oz 0.5-6oz
Pemanasan Emas/
Ketebalan Lapisan Emas		 Perhiasan emas: Au,1 ¢8u
Jari emas: Au,1 ¢ 150u ¢
Dilapisi emas: Au,1 ¢ 150 u ¢
Berlapis nikel: 50 ‰ 500 ‰		 　
Lubang tembaga tebal 25um 1mil 25um 1mil
Toleransi Ketebalan papan Ketebalan papan ≤1,0 mm: +/-0,1 mm
1.0mmKetebalan papan > 2,0 mm: +/-8%		 Ketebalan papan ≤1,0 mm: +/-0,1 mm
1.0mmKetebalan papan > 2,0 mm: +/-8%
Gambaran Toleransi ≤ 100mm: +/- 0,1mm
100< ≤ 300mm: +/- 0,15mm
> 300mm: +/- 0,2mm		 ≤ 100mm: +/- 0,13mm
100< ≤ 300mm: +/- 0,15mm
> 300mm: +/- 0,2mm
Impedansi ± 10% ± 10%
MIN Jembatan topeng solder 0.08mm 0.10mm
Kemampuan menyambungkan Vias 0.25mm-0.60mm 0.70mm--1.00mm





Cross Blind Buried Hole 8-12 Lapisan HASL FR4 HDI PCB Board 3mil 0

Cross Blind Buried Hole 8-12 Lapisan HASL FR4 HDI PCB Board 3mil 1

Cross Blind Buried Hole 8-12 Lapisan HASL FR4 HDI PCB Board 3mil 2

Ping You Industrial Co.,Ltd
Ping You Industrial Co.,Ltdadalah penyedia solusi PCB satu atap yang profesional dan andal untuk pelanggan yang mengkhususkan diri dalam pembuatan prototipe putaran cepat dan volume kecil.Topfast bertanggung jawab untuk pengembangan bisnis luar negeriDengan produk berkualitas tinggi dan pengiriman tepat waktu kami memenangkan penghargaan luas pasar. Kami akan terus fokus pada kepuasan pelanggan, bersama dengan "kualitas tinggi" dan "pengiriman cepat",Kami akan menjadi penyedia layanan PCB yang layak dipercaya pelanggan.





Cross Blind Buried Hole 8-12 Lapisan HASL FR4 HDI PCB Board 3mil 3

Cross Blind Buried Hole 8-12 Lapisan HASL FR4 HDI PCB Board 3mil 4



Keuntungan


1. pabrik PCB langsung
2. Sistem kontrol kualitas yang komprehensif
3. Harga yang kompetitif
4Waktu pengiriman cepat dari 48 jam.
5. Sertifikat (ISO/UL E354810/RoHS)
6. 10 tahun pengalaman dalam layanan ekspor
7Tidak ada MOQ / MOV.
8. Kualitas tinggi. ketat melalui AOI ((Automated Optical Inspection), QA / QC, terbang, pengujian, dll
