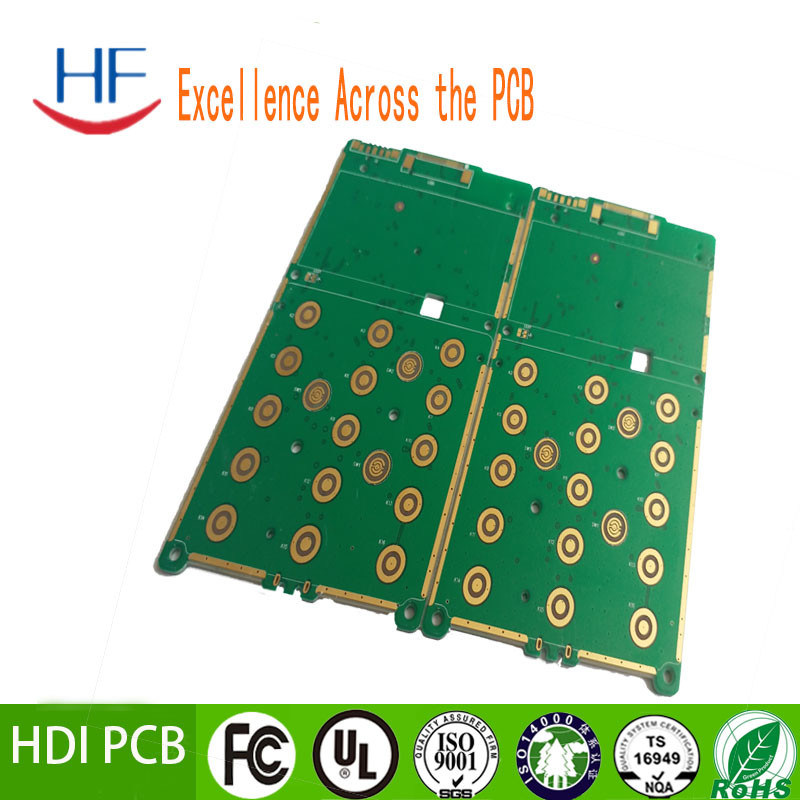

ENIG HDI Circuit Electronic PCB Board 4 Lapisan 1,6mm
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | HF |
| Sertifikasi: | ISO CE |
| Nomor model: | PCB HDI |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 5pcs |
|---|---|
| Harga: | Negotiable |
| Kemasan rincian: | Kotak |
| Waktu pengiriman: | 5~8 Hari |
| Syarat-syarat pembayaran: | L/C, T/T, PayPal |
|
Informasi Detail |
|||
| Bahan Dasar: | FR4 | Jumlah Lapisan: | 1-28 |
|---|---|---|---|
| Ketebalan papan: | 0.4-3.2 | Ketebalan Tembaga: | 1-4oz |
| Finishing Permukaan: | HASL(Bebas timah) / Immersion Gold /osp / Immersion Tin/Immersion Silver | warna solder: | hijau, kuning, putih, biru, hitam, merah |
| Warna Silkscreen: | Putih, Hitam, Kuning | Layanan: | Layanan OEM Disediakan, Sumber PCB/Komponen/Solder/Pemrograman/Pengujian |
| Cahaya Tinggi: | ENIG Elektronik PCB Board,1.6mm Elektronik PCB Board,1Papan sirkuit HDI.6mm |
||
Deskripsi Produk
Spesifikasi:
| Bahan | FR4 |
| Jumlah lapisan | 4 lapisan |
| Ketebalan papan | 1.6mm |
| Ketebalan tembaga | 1 oz |
| Ukuran bor minimal | 0.2mm |
| Minimal jejak & celah | 0.2mm |
| Penutup permukaan | NiAu |
| Aplikasi | Medis |
| Teknologi Khusus | Flex: lapisan 4 |
| vias yang diisi tembaga |
Aplikasi:
Komunikasi
Peralatan telekomunikasi tradisional, FTTP, VOIP, layanan multimedia, jaringan data dan produk infrastruktur TI, produk infrastruktur nirkabel, penguat daya, splitter dan combiner,Transistor bertenaga tinggi, dll.
Peripheral Komputer
Printer kelas atas, modem kabel, router nirkabel, telepon IP, produk konsumen dan kantor, sistem perbankan dll.
Konsumen
Komputer, televisi, kamera, perekam video digital (DVR), produk genggam, LED, dll
Otomotif
Sistem keselamatan penumpang, sistem kontrol mesin, kantong udara, produk kontrol traksi, dll.
Perhitungan dan Penyimpanan High-End
Komputer dan server kinerja tinggi, sistem mainframe dan peralatan penyimpanan, memori, dll.
Industri
Sumber daya, panel kontrol utama, monitor, produk CCTV, peralatan kontrol otomotif, robot industri, produk kontrol akses dll
Medis
Pencitraan resonansi magnetik (MRI), tomografi komputer (CT), unit defibrilasi respon darurat, pemantauan pasien, perangkat implan, sistem operasi robot,peralatan biometrik dan diagnostik, dll.
Militer
Satelit, radar, pesawat terbang, unit kontrol, peralatan komunikasi. dll.
Uji & Pengukuran
Power meter, tester listrik, tester termal, tester cahaya, tester jaringan, gas dan minyak tester, produk inframerah, peralatan uji semikonduktor, DUT dan kartu probe, sistem inspeksi wafer,dll.
Kemampuan
| Prototipe presisi tinggi | Produksi PCB dalam jumlah besar | ||
| Max Lapisan | 1-28 lapisan | 1-14 lapisan | |
| MIN Lebar garis ((mil) | 3mil | 4mil | |
| Ruang garis MIN (mil) | 3mil | 4mil | |
| Min via (pengeboran mekanis) | Ketebalan papan ≤ 1,2 mm | 0.15mm | 0.2mm |
| Ketebalan papan ≤2,5mm | 0.2mm | 0.3mm | |
| Ketebalan papan > 2,5 mm | Rasio aspek ≤13:1 | Rasio aspek ≤13:1 | |
| Aspek Rasi | Rasio aspek ≤13:1 | Rasio aspek ≤13:1 | |
| Ketebalan papan | Maksimal | 8 mm | 7 mm |
| MIN | 2 lapisan:0.2mm; 4 lapisan:0.35mm; 6 lapisan:0.55mm;8 lapisan:0.7mm; 10 lapisan:0.9mm | 2 lapisan:0.2mm; 4 lapisan:0.4mm;6 lapisan:0.6mm;8lapisan:0.8mm | |
| Ukuran papan MAX | 610*1200mm | 610*1200mm | |
| Ketebalan tembaga maksimum | 0.5-6oz | 0.5-6oz | |
| Pemanasan Emas/ Ketebalan Lapisan Emas |
Perhiasan emas: Au,1 ¢8u Jari emas: Au,1 ¢ 150u ¢ Dilapisi emas: Au,1 ¢ 150 u ¢ Berlapis nikel: 50 ‰ 500 ‰ |
||
| Lubang tembaga tebal | 25um 1mil | 25um 1mil | |
| Toleransi | Ketebalan papan | Ketebalan papan ≤1,0 mm: +/-0,1 mm 1.0mm |
Ketebalan papan ≤1,0 mm: +/-0,1 mm 1.0mm |
| Gambaran Toleransi | ≤ 100mm: +/- 0,1mm 100< ≤ 300mm: +/- 0,15mm > 300mm: +/- 0,2mm |
≤ 100mm: +/- 0,13mm 100< ≤ 300mm: +/- 0,15mm > 300mm: +/- 0,2mm |
|
| Impedansi | ± 10% | ± 10% | |
| MIN Jembatan topeng solder | 0.08mm | 0.10mm | |
| Kemampuan menyambungkan Vias | 0.25mm-0.60mm | 0.70mm--1.00mm | |
Keuntungan
1. pabrik PCB langsung
2. Sistem kontrol kualitas yang komprehensif
3. Harga yang kompetitif
4Waktu pengiriman cepat dari 48 jam.
5. Sertifikat (ISO/UL E354810/RoHS)
6. 9 tahun pengalaman dalam layanan ekspor
7Tidak ada MOQ / MOV.
8. Kualitas tinggi. ketat melalui AOI ((Automated Optical Inspection), QA / QC, terbang, pengujian, dll
